设备概述：
我公司主要致力于恒温恒湿箱的研发与生产，是兼研发、生产、销售于一体的专业试验设备有限公司。本机专门测试各种材料耐热、耐寒、耐干、耐湿的性能。本机可选择中文或英文液晶显示触控式屏幕画面，操作简单，程序编辑容易。可显示完整的系统操作状况相关数据、执行及设定程序曲线。运转中发生异常状况，屏幕即刻自动显示故障原因及提供排除故障方法。
设备特点：
1.高质感外观，机体采圆弧造型，表面经雾面条纹处理，并采用平面无反作用把手，操作容易，安全可靠。
2.长方形复层玻璃观窗口，可在试验中进行试验品观察使用，窗口具防汗电热器装置可防止水气凝结水滴，及高亮度PL荧光灯保持箱内照明。 箱门双层隔绝气密迫紧，可有效隔绝内部温度泄漏。
3.保温系统采用超细玻璃纤维填充保温区，内外胆连接部位采用非金属耐高、低温材料，有效降低温度传导；箱门密封采用精制硅橡胶，从而在高、低温状况下不存在老化及硬化现象，密封性更靠；加湿方式采用隔离式加湿；
4.具可外接式供水系统，方便于补充加湿桶供水，并自动回收使用。
5.压缩机循环系统采用法国“泰康”牌，更能有效去除冷凝管与毛细管间的润滑油并全系列采用环保冷媒（R23、R404、R507）。
6.控制器采用进口TEMI880触摸显示屏幕，可同时显示测定值及设定值、时间。
7.控制器具有多段程序编辑及温度、湿度可做快速（OUICK）或斜率（SLOP）控制。
8.内置式移动滑轮便于移动及摆放并具有强力定位螺丝固定位置。
9.送风循环系统采用低噪音、长寿命、空调型特制风机，风轮为多翼式离心风叶。
满足标准：
1.GB/T2423.1-2008 《电工电子产品环境试验 第2部分：试验方法试验A：低温》
2.GB/T2423.2-2008 《电工电子产品环境试验 第2部分：试验方法试验B：高温》
3.GB/T2423.3-2006 《电工电子产品环境试验 第2部分 试验方法 试验Cab：恒定湿热试验》
4.GB/T2423.4-2008 《电工电子产品环境试验 第2部分：试验方法 试验Db 交变湿热（12h＋12h循环）》
5.GB10589-2008 《低温试验箱技术条件》
6.GB11158-2008 《高温试验箱技术条件》
7.GB10586-2006 《湿热试验箱技术条件》
8.GJB150.3-1986 《高温试验》
9.GJB150.4-1986 《低温试验》
10.GJB150.9-1986 《湿热试验》
（每立方米负载不大于20kg/m3钢的热容量，湿热试验时无承受有源热负载）
应用行业：
适合电子、塑胶制品、电器、仪表、食品、车辆、金属、化学、建材、航天、医疗…等制品检测质量之用。
详细参数：

型号	HZ-80 (A~G)	HZ-150 (A~G)	HZ-225 (A~G)	HZ-408 (A~G)	HZ-608 (A~G)	HZ -800 (A~G)	HZ-1000 (A~G)
内部尺寸宽x高x深 (cm)	40x50x40	50x60x50	60x75x50	80x85x60	80x95x80	100x100x80	100x100x100
外部尺寸宽x高x深 (cm)	90x136x94	100x146x104	100x161x117	110x171x137	130x181x137	150x186x137	150x186x157
温度范围	-70℃~+100℃(150℃) (A:+25℃ B:0℃ C:-20℃ D:-40℃ E:-50℃ F:-60℃ G:-70℃)
湿度范围	温度+20℃～+85℃范围内 20%~98%R.H.(10%-98%R.H/5%~98%R.H为特殊选用条件）
温湿度解析精度	±0.1℃；±0.1%R.H.（指仪器仪表可分辨的最小单位）
温湿度均匀度	±1.0℃；±2.0%R.H.（指150L以内箱内空间每个位置测量的误差） ±2.0℃；±3.0%R.H.（指150L以上到1立方以下箱内空间每个位置测量的误差）
温湿度波动度	≤1℃；±2.0%R.H.（指150L以内箱温湿度恒定在某一温度时，上下波动范围） ≤2℃；±3.0%R.H.（指150L以上到1立方以下箱内温湿度恒定在某一温度时，上下波动）
温湿度控制精度	±1.0℃；±2.0%R.H.（指显示温度与实际温度的误差）
升温时间	约2~3.0℃/分钟；
降温时间	约1.0℃/分钟（每分钟下降5~10℃为特殊选用条件）
内外部材质	内箱为SUS 304#镜面不锈钢 ，所有接缝TIG 连续焊接，确保长期试验后不出现泄漏现象。 内壁底板设计排水孔，将箱内冷凝水排至箱外。
外部材质	外箱可为SUS 304#雾面处理不锈钢板或1.0mm 冷轧钢板，表面高温喷塑
保温材质	耐高温同时保温效果最佳的PU（聚氨酯）发泡+超细离心玻璃棉复合保温层，厚度100mm；
冷却系统	风冷式/单段压缩机(-20℃) ，风、水冷式/双段压缩机(-40℃~-70℃)
保护装置	1号没有 2号超温保护 3号加湿筒超温保护 4号湿度超温保护 5号1号压缩机保护 6号2号压缩机保护 7号冷媒高压保护 8水箱无水保护
配件	记录器(选购)、观视窗、50mm测试孔、PL箱内灯、隔板、干湿球纱布
样品架	SUS304 不锈钢样品架2 层，承重：均布载荷40kg/层。
测试孔	Φ50mm 测试孔1 个，安装在箱体左侧及右侧，带不锈钢孔盖、硅胶塞1 套。
脚轮	为便于箱体移动，在箱体底座下方安装四个可以升降的脚轮，升起脚杯后箱体可以使用脚轮轻松，放下脚杯后箱体可以调节水平和定位。
控制器	韩国TEMI880/5800触摸屏控制器（可任选）
压缩机	法国“泰康”牌
电源	1Φ 220VAC±10% 50/60Hz & 3Φ 380VAC±10% 50/60Hz 电源总开关在机箱后方
大气环境	环境温度：0℃～+30℃，相对湿度：≤90% RH； 气压：86kPa～106kPa

详细配置及软件功能：
一、结构与材料
1.内箱材质: 镜面不锈钢板（SUS 304 厚1.0mm）；
2.外箱材质: 纱面不锈钢板（厚1.0mm） ；
3.保温层设计： 有效避免箱体顶部凝结；
4.保 温 层： 保温绝缘层（硬质Polyurethane发泡，100mm厚）；
5.箱 门: 单片门，单窗口，左开。平面嵌入式把手，后钮:SUS #304。双道隔热气密迫紧，有效隔
绝箱体内外热交换；
6.观测视窗： 三层真空玻璃，便于观察试品使用，尺寸：320X250X40mm;
7.窗口防汗： 电热装置，防止水气凝结；
8.照明设计： 高亮度视窗照明节能灯，便于观察试品；
9.测 试 孔： 机体左侧直径50mm 附不锈钢孔盖1只,硅胶塞头1只（可选配多个或100mm）；
10机台滑轮： 方便移动（调整摆放位置）与强力螺栓（固定位置）配套使用；
11.箱内置物架： 不锈钢SUS #304方型冲孔钢板置物架2片及轨道2组（调整间距）；
12.机台重量： 约200KG
13.通讯接口： RS-232C端子一个。可连接电脑，打印曲线等（电脑、打印机自配）。
二、温湿度电热循环系统：
1.加热系纺： 散热环形电热器；
2.加 湿 筒: 采用加湿筒(锅炉方式)加湿,比传统表面加湿(水盘式)速度快,控精度高,箱内不会产生
水垢等杂质污染,性能好,并方便清洗，加湿筒采整座不锈钢制成,并附有水位观测窗口；
3.加 湿 管： 采用全不锈钢无缝套管，绝缘电阻大于50MΩ，并具有防干烧控制；
4.循环系统： 风采用多翼离心式回卷风扇，加强轴心加耐高低温之放置叶片铝合金制成，不锈钢加长
轴心循环马达以达强制回圈对流
5.导风板设计： 可上、下、左、右调整，以保证温、湿度均匀分布；
6.控制方式： 平衡调温控制系统(BTHC)，以P.I.D.方式控制SSR 固态继电器实现高精度无触点开关
控制，使系统之加热加湿量等于湿热损耗量，故能长期稳定的使用。
三、湿度补给水系统：
1.供水装置： 隐藏式水箱供水（常用）；
2.废水排放系统： 冷凝后的废水通过专用管道排放到箱体之外；
3.加水装置： 小水泵自动抽水到加湿筒；
4.容量： 20L（塑胶抽拉式）
5.加湿方式： 不锈钢加热器加热，形成湿蒸气加湿，通过探头检测湿度。
四、冷冻系统：
1.冷冻系统: 原装法国泰康压缩机（依照低温范围确定功率）；
1.1概述： 压缩机制冷系统的心脏，采用压缩→冷凝→膨胀→蒸发(吸热)的制冷循环，
从而降低环境温度。
1.2结构： A.壳体 B.电动机 C.缸体 D.活塞
E.启动器和热保护器 F.冷却系统组成
1.3特点：
A.高效率、低转差率的大体积F级绝缘电机，保证了高制冷量、低功率消耗及运行安全性。
B.系列1/12-12匹，十大系列，数百种型号。在商业冷冻机行业最负盛名。
C.在中国及东南亚不同地区不同气候条件下长期适用，久经考验，性能稳定可靠。
D.最佳平衡设计，使压缩机振动小、噪音低，运转更为平稳。
E.电压设计宽，单相机工作电压180-240V，三相机340-440V，适合中国电压要求。
2.冷热交换系统： 超高效率SWEP冷媒冷热交换设计（环保冷媒R404A）；
3.发热负载调节： 自动调整冷媒流量，有效带走发热负载散发的热量；
4.风冷式冷凝器: 鳍片式附散热马达；
4.1概述： 风冷式冷凝器一种配套于氟利昂制冷设备用的利用空气进行冷却的散热设备。
4.2特点：
A.外壳采用优质钢板，表面喷塑、耐腐蚀、外观美观，强度高，耐腐蚀，装配组合容易。
B.采用低转速，大风量的高效外转子风机。运转平稳、噪音低。
C.独立开关，安全方便。风机马达防水性能高（IP65）， 寿命长。
D.铜管采用高纯度无缝紫铜管，寿命长，不易破裂腐蚀。
E.接触面大，增强翅片强度及空气扰流效果。
F.可适用于R22\R134A\R404A\R407C等制冷剂
5.翅片式蒸发器: 鳍片式多段式自动负载容量调整；
5.1概述：
蒸发器是制冷四大件中很重要的一个部件，低温的冷凝气体通过蒸发器，与外界的空气进行热交
换，液化吸热，达到制冷的效果。
5.2结构：
主要由加热室和蒸发室两部分组成。加热室向液体提供蒸发所需要的热量，促使液体沸腾汽化；蒸发
室使气液两相完全分离加热室中产生的蒸气带有大量液沫，到了较大空间的蒸发室后，这些液体借自
身凝聚或除沫器等的作用得以与蒸气分离。通常除沫器设在蒸发室的顶部。
5.3操作的特点：
工程上，蒸发过程只是从溶液中分离出部分溶剂，而溶质仍留在溶液中，因此，蒸发操作即为一个使溶
液中的挥发性溶剂与不挥发性溶质的分离过程。由于溶剂的汽化速率取决于传热速率，故蒸发操作属传
热过程，蒸发设备为传热设备，但是，蒸发操作与一般传热过程比较，有以下特点：
A.溶液沸点升高
由于溶液含有不挥发性溶质，因此，在相同温度下，溶液的蒸气压比纯溶剂的小，也就是说，在相同
压力下，溶液的沸点比纯溶剂的高，溶液浓度越高，这种影响越显著。
B.物料及工艺特性
物料在浓缩过程中，溶质或杂质常在加热表面沉积、析出结晶而形成垢层，影响传热；有些溶质是热
敏性的，在高温下停留时间过长易变质；有些物料具有较大的腐蚀性或较高的粘度等等。
C.能量回收
蒸发过程是溶剂汽化过程，由于溶剂汽化潜热很大，所以蒸发过程是一个大能耗单元操作。因此，节能
是蒸发操作应予考虑的重要问题。
6.其它附件: 丹麦干燥过滤器 日本鹭宫电磁阀
7.除湿： 由制冷系统冷冻除湿（箱内空气经过低于露点温度蒸发器，水份析出）
8.系统特点：依不同工况自动切换制冷系统流量，恒定段切断多余系统保持实现节能运行，降温控制多级蒸发器
组合,可获得更均匀及高效的冷量交换效率及制冷输出;流量控制由各自匹配的电磁阀自动调整;五、温湿度控制系统
1.控制规格：PLC液晶触摸屏温湿度控制器
精度：±0.5℃
解析度：0.1℃
2、可容纳999组程式记忆贮存功能，可选择单段控制或多段程式控制，
操作为功能表模式，可直接编程和固化曲线功能及带有RS-232通讯界面。
3、可与电脑联机，由电脑直接监控编程操作，均也可以用温度记录仪记录
且列印数据！（需选配）
4、各系统的主要元件配备有安全检和介面的装置，当异常故障发生时，
立即经由LCD文字显示故障状态及切断电源
5、具有运转累积时间显示功能，可供机台运转时间及参考用
6、感测器：PT100测试感测器

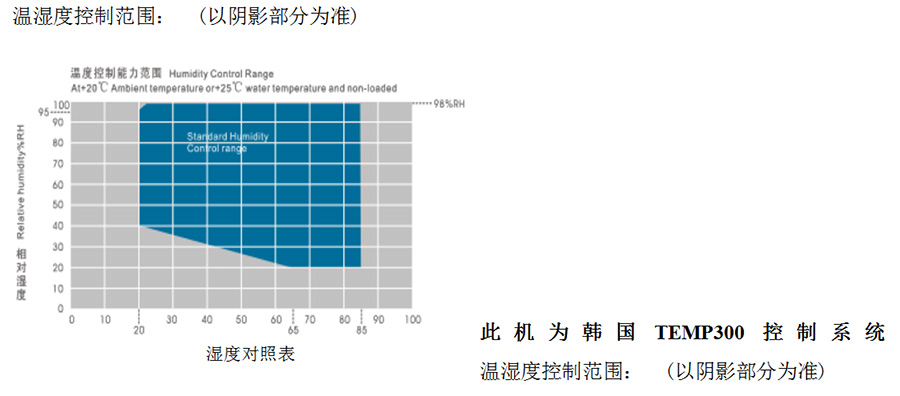

7、附温湿度对照图

六、安全保护装置
1.漏电及过负载保护器，压缩机过负载保护器
2.超温、超湿断电保护
3.缺水缺相保护
4.压缩机高低压保护
5.加湿器（压缩机）过热保护
6.温度极限保护装置，压缩机电流保护
标准配件
1.不锈钢可调式棚板两组，可任意改变距离
2.真空玻璃透视窗，防爆型
3.广角投射照明设备，采用省电高效率日光灯
4.机身装有可调固定轴及活动轮4组及控制指示灯
5.测试用电缆线引出口50mmΦ孔一双
电源：
三相380V±10% 电源频率：50Hz±2% 4KW
严禁将如下物品放入试验箱内：
◎爆炸性物品：如硝化物,其他易爆性硝酸类物质、易爆硝基化合物、易爆有机过氧化合物；
◎腐蚀性物质,有强腐蚀性物质,如粉未、易污染物；
◎可燃性物质:如金属Li,K,Na,P、氧化物、氯化物、硝酸盐；
◎易燃品：如汽油、煤油、甲醇，二甲苯等及燃点大于-30度的物质；
◎可燃气体如氢气、炔类，烷类及其他在15度下可燃之气；
严禁将腐蚀性物质放入箱内!否则可能出现以下状况：
◎箱体的使用寿命可能会大大缩短
◎加湿管，蒸发器可能不能正常工作
◎电气设备可能出现过早老化
◎安全装置可能无法可靠工作
◎密闭装置加速老化
◎给排水管路将会被腐蚀破裂
ZS-3001可程式恒温恒湿试验机箱配置清单如下：

结构名称	材料名称	型号规格	产地	特性、功能说明
箱   体	外壳	不锈钢板SUS304B	进口	防锈
	内胆	不锈钢板SUS304B	进口	防锈
	保温层	硬质聚氨酯发泡，超细玻璃纤维	香港	保温
	箱门	不锈钢板SUS304B	进口	密封性能好
	观察窗	38026中空玻璃		有观察产品试验变化
	试样架	不锈钢圆	进口	直径8mm
	测试孔	直径60MM		试样通电导线进入
加热系统	加热管	特制散热片不锈钢	香港	试验仓升温
空气循环系统	风机	YYF100-25-4S	日本苏恒电机	试验仓圈刚回圈
制冷系统	压缩机	CAJ2464	法国泰康	3制冷
	冷凝器	泰康	法国泰康	试验室低温回圈
	冷媒	R23/404/环保型	美国	制冷
	电磁阀	1028/3 卡斯托	意大利	制冷剂的开启与关闭
	膨胀阀	TY2 丹佛斯	美国	制冷机节流
	筛检程式	0835 丹佛斯	美国	过滤制冷管道的氧化导层
加濕系統	加湿管	特制不锈钢	304进口	保护试验室的有效湿度
	加湿盒	自制		提供试验室温度容器

（注：可按照客户要求订制 ）
资料及服务
1.培训设备操作、维护人员，使其完全掌握设备的操作技能和一般性的给修、保养技能。
2.设备自通过验收之日起的一年内，提供无偿的维护服务：一年期满后，以成本价格提供设备的配件。

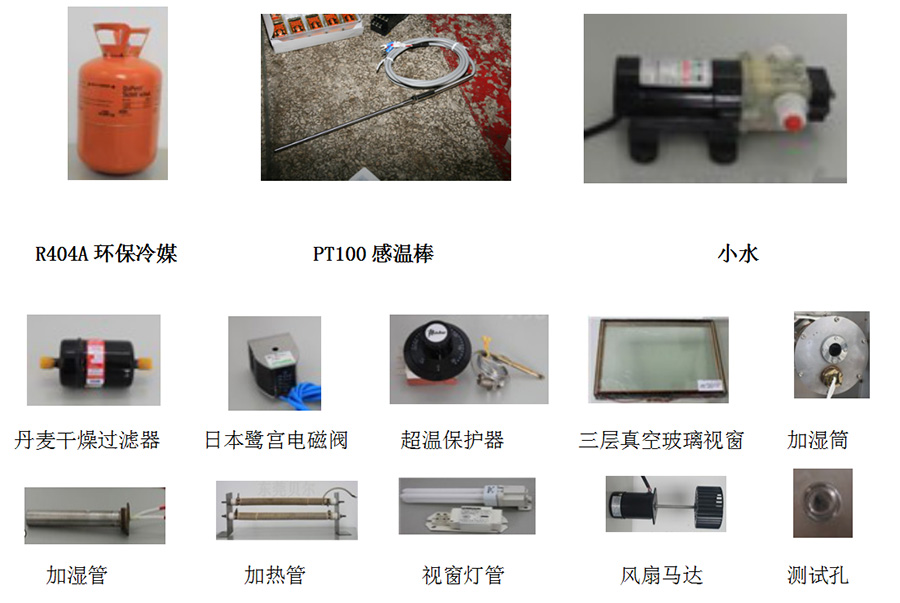

机台配件及接线图



薄膜按键式数据输入,温湿度同时可程控器,英文表示及3.1〞LCD液晶显示控制器
