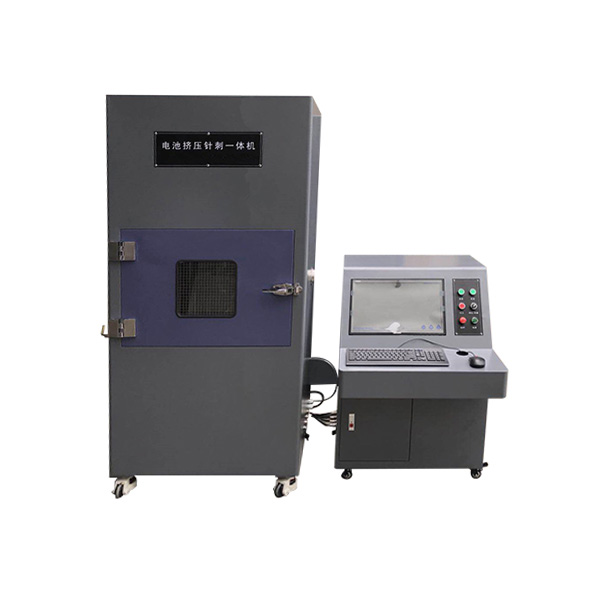

​电池挤压针刺一体机 产品型号：ZS-1019Y

 电池挤压试验机适用于模拟各类电池在使用，运输，储存或处理家庭废物时，电池遭受挤压的情形。电池以不爆炸不起火为合格。电池挤压试验机附合GB31241-2014MT/T 1051 SAE,QC/T473/744等测试标准 。

一、电池挤压试验机依据标准：

GB  31241-2014  　《 便携式电子产品用锂离子电池和电池组安全要求》

YD/T 2344.1-2011   《通信用磷酸铁锂电池组  第1部分：集成式电池》

GB/T 21966-2008    《锂原电池和蓄电池在运输中的安全要求》

YD 1268-2003       《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T 19521.11-2005 《锂电池组危险货物危险特性检验安全规范》

IEC 62281: 2004     《锂原电池和蓄电池在运输中的安全要求》

二、电池挤压针刺一体机技术参数：
 挤压部分参数：

1.传动方式 ：液压驱动

2.电池挤压头（板）：标准圆形挤压板， 易装卸更换（尺寸为直径150mm）

3.挤压程度：挤压持续至实际压力达到13kN±0.2kN, 持压1min, 一旦达到压力，设备自动泄压，完成挤压；

4.压力范围：1 kN ~20kN（常用13 kN)

5.压力显示精度：0.1N，传感器分辨率：1/10,00；

6.单位转换：kg, N, lb

7.数据采样频率：80 次/秒

8.压缩空间： 520*500*445mm（宽*高*深）

9.机台挤压行程：300mm
针刺部分参数：

1.ф2mm—ф8mm的耐高温钢针，长度为100mm。

2.针尖距离下部距离：放电池的平面200mm

3.可夹距离：10mm

4.以10—40mm/s的速度，从垂直于蓄电池极板的方向贯穿（钢针停留在蓄电池中）

5.贯 穿 力： 500~150kg

6.力量显示：压力传感液晶屏显示

7.油缸有效行程：300mm

8.驱动方式：液压驱动

9.做成箱式设备装置防爆、防火、抗腐蚀、易清理。

10.防爆内箱材质：不锈钢并在箱体1/3处加贴铁氟溶胶布，耐高温，防腐蚀，绝缘及易清洁

11.延时功能：0-99　(H/M/S可任意设定及调整测试时间 )

12.机台尺寸：730×775×1910mm(宽×深×高)

13.使用电源：AC220V， 50HZ， 13A

14.设备功率：2.2KW

15.整机重量：约260kg
